Koliki je modul smicanja EPS sendvič panela?

Modul smicanja, također poznat kao modul krutosti, temeljno je svojstvo materijala koje opisuje otpornost materijala na deformacije posmicanjem. U kontekstu sendvič panela od EPS-a (ekspandirani polistiren), razumijevanje modula smicanja ključno je za procjenu njegove strukturne izvedbe i prikladnosti za različite primjene. Kao dobavljača EPS sendvič panela, često me pitaju o modulu smicanja ovih panela i njegovim implikacijama. U ovom postu na blogu zadubit ću se u koncept modula smicanja, objasniti kako se on odnosi na EPS sendvič ploče i raspravljati o njegovoj važnosti u inženjerstvu i građevinarstvu.

Razumijevanje modula smicanja

Prije nego što zaronimo u specifičnosti EPS sendvič panela, prvo shvatimo što je modul smicanja. Kada se sila primjenjuje paralelno s površinom materijala, ona uzrokuje deformaciju materijala klizanjem ili smicanjem. Modul smicanja (G) definiran je kao omjer naprezanja na smicanje (τ) i naprezanja na smicanje (γ) unutar područja elastičnosti materijala. Matematički se može izraziti kao:

[ G = \frac{\tau}{\gamma} ]

Posmično naprezanje (τ) je sila po jedinici površine primijenjena paralelno s površinom materijala, dok je posmično naprezanje (γ) kutna deformacija ili promjena oblika materijala uslijed primijenjenog posmičnih naprezanja. Modul smicanja mjera je krutosti materijala na smicanje i obično se izražava u jedinicama tlaka, kao što su paskali (Pa) ili megapaskali (MPa).

Modul smicanja EPS sendvič panela

EPS sendvič paneli sastoje se od temeljnog sloja ekspandirane polistirenske pjene u sendviču između dva vanjska sloja obloženih materijala, kao što su metal, stakloplastika ili šperploča. Modul smicanja EPS sendvič panela ovisi o nekoliko čimbenika, uključujući svojstva materijala jezgre, materijala za oblaganje i vezivanja između slojeva.

Materijal jezgre EPS ima relativno nizak modul smicanja u usporedbi s materijalima za oblaganje. Ekspandirani polistiren je lagan i fleksibilan materijal sa staničnom strukturom koja mu omogućuje da se lako deformira pod smičnim naprezanjem. Modul smicanja EPS pjene obično se kreće od 1 do 10 MPa, ovisno o gustoći i sastavu pjene.

Materijali za oblaganje, s druge strane, imaju puno veći modul smicanja. Metalne obloge, na primjer, mogu imati modul smicanja u rasponu od 20 do 80 GPa, dok obloge od stakloplastike mogu imati modul smicanja od 10 do 30 GPa. Visoki modul smicanja materijala za oblaganje daje ploči dodatnu krutost i čvrstoću, pomažući u otpornosti na smične deformacije.

Veza između jezgre i materijala za oblaganje također igra ključnu ulogu u određivanju modula smicanja sendvič panela. Jaka veza osigurava da se sile smicanja učinkovito prenose između slojeva, omogućujući ploči da djeluje kao kompozitna struktura. Ako je veza slaba ili ne uspije, može doći do raslojavanja ili odvajanja slojeva ploče, što može značajno smanjiti njezin modul smicanja i strukturnu izvedbu.

Važnost modula smicanja u inženjerstvu i graditeljstvu

Modul smicanja EPS sendvič panela važan je parametar u inženjerstvu i građevinarstvu, budući da utječe na sposobnost panela da se odupre silama smicanja i održi svoj strukturni integritet. Evo nekih ključnih primjena gdje je modul smicanja EPS sendvič panela kritičan:

Strukturni dizajn

U strukturnom projektiranju, modul smicanja koristi se za izračunavanje čvrstoće na smicanje i progiba ploče pod opterećenjem. Inženjeri koriste ove informacije kako bi odredili odgovarajuću debljinu ploča, razmak i uvjete potpore kako bi osigurali da struktura može sigurno izdržati očekivane posmične sile. Na primjer, u zgradi s velikim rasponom, modul smicanja EPS sendvič panela koji se koriste u krovnom ili zidnom sustavu mora biti dovoljan da spriječi pretjerano progib i osigura stabilnost konstrukcije.

Seizmička otpornost

U područjima podložnim potresima, modul smicanja EPS sendvič panela ključan je za osiguravanje seizmičke otpornosti zgrade. Tijekom potresa, zgrada je izložena horizontalnim silama smicanja koje mogu uzrokovati njihanje i deformaciju strukture. EPS sendvič paneli s visokim modulom smicanja mogu pomoći u raspršivanju tih sila i spriječiti urušavanje zgrade. Osim toga, lagana priroda EPS sendvič panela može smanjiti seizmička opterećenja na strukturu, dodatno poboljšavajući njezinu seizmičku učinkovitost.

Otpornost na vjetar

U područjima s velikim brzinama vjetra, modul smicanja EPS sendvič ploča važan je za otpornost na sile smicanja izazvane vjetrom. Vjetar može izazvati značajne bočne sile na zgradu, uzrokujući smična naprezanja na zidovima i krovu. EPS sendvič ploče s visokim modulom smicanja mogu pružiti potrebnu krutost i čvrstoću za otpor tim silama i spriječiti oštećenje ili odnošenje zgrade.

Čimbenici koji utječu na modul smicanja EPS sendvič panela

Nekoliko čimbenika može utjecati na modul smicanja EPS sendvič ploča, uključujući:

Gustoća jezgre

Gustoća EPS materijala jezgre ima značajan utjecaj na modul smicanja ploče. Općenito, EPS pjena veće gustoće ima veći modul smicanja jer ima kompaktniju ćeliju i manje je sklona deformaciji. Međutim, povećanje gustoće jezgre također povećava težinu ploče, što možda nije poželjno u nekim primjenama.

Debljina i vrsta materijala za oblaganje

Debljina i vrsta materijala za oblaganje također mogu utjecati na modul smicanja ploče. Deblji materijali za oblaganje i materijali s višim modulom smicanja, poput metala ili stakloplastike, mogu dati ploči veću krutost i čvrstoću. Međutim, izbor materijala za oblaganje također ovisi o drugim čimbenicima, kao što su cijena, estetika i otpornost na vatru.

Snaga lijepljenja

Kao što je ranije spomenuto, čvrstoća lijepljenja između jezgre i obloženih materijala ključna je za smične performanse ploče. Jaka veza osigurava da se sile smicanja učinkovito prenose između slojeva, dok slaba veza može dovesti do raslojavanja i smanjenog modula smicanja. Na čvrstoću lijepljenja mogu utjecati čimbenici kao što su priprema površine materijala, vrsta korištenog ljepila i uvjeti stvrdnjavanja.

Temperatura i vlažnost

Uvjeti temperature i vlažnosti također mogu utjecati na modul smicanja EPS sendvič ploča. EPS pjena je osjetljiva na promjene temperature, a njezina mehanička svojstva mogu značajno varirati s temperaturom. Na visokim temperaturama pjena može omekšati i izgubiti krutost, dok na niskim temperaturama može postati krta i sklonija pucanju. Vlažnost također može utjecati na čvrstoću lijepljenja između jezgre i materijala za oblaganje, jer vlaga može uzrokovati degradaciju ljepila ili bubrenje materijala.

Mjerenje modula smicanja EPS sendvič panela

Postoji nekoliko dostupnih metoda za mjerenje modula smicanja EPS sendvič panela, uključujući:

Test smicanja

Ispitivanje smicanja uključuje primjenu sile smicanja na ploču i mjerenje rezultirajućeg smičnog naprezanja i deformacije. Modul smicanja tada se može izračunati pomoću formule ( G = \frac{\tau}{\gamma} ). Ova se metoda obično koristi u laboratorijskim ispitivanjima za određivanje smičnih svojstava ploče u kontroliranim uvjetima.

Dinamička mehanička analiza (DMA)

Dinamička mehanička analiza je tehnika koja mjeri viskoelastična svojstva materijala kao funkciju temperature, frekvencije i vremena. Izlažući ploču maloj oscilatornoj posmičnoj sili, DMA može pružiti informacije o modulu smicanja, faktoru prigušenja i drugim viskoelastičnim svojstvima ploče. Ova metoda je korisna za proučavanje ponašanja panela u uvjetima dinamičkog opterećenja, kao što su vibracije ili seizmički događaji.

Ultrazvučno ispitivanje

Ultrazvučno ispitivanje je metoda ispitivanja bez razaranja koja koristi visokofrekventne zvučne valove za otkrivanje unutarnjih nedostataka i mjerenje mehaničkih svojstava materijala. Mjerenjem brzine ultrazvučnih valova kroz ploču može se procijeniti modul smicanja. Ova metoda je brza, neinvazivna i može se koristiti za testiranje velikih površina panela u kratkom vremenu.

Zaključak

Zaključno, modul smicanja EPS sendvič panela kritično je svojstvo koje utječe na njegovu strukturnu izvedbu i prikladnost za različite primjene. Modul smicanja ovisi o nekoliko čimbenika, uključujući svojstva materijala jezgre, materijala za oblaganje i vezivanja između slojeva. Razumijevanje modula smicanja EPS sendvič panela neophodno je za inženjere i arhitekte za projektiranje sigurnih i učinkovitih struktura.

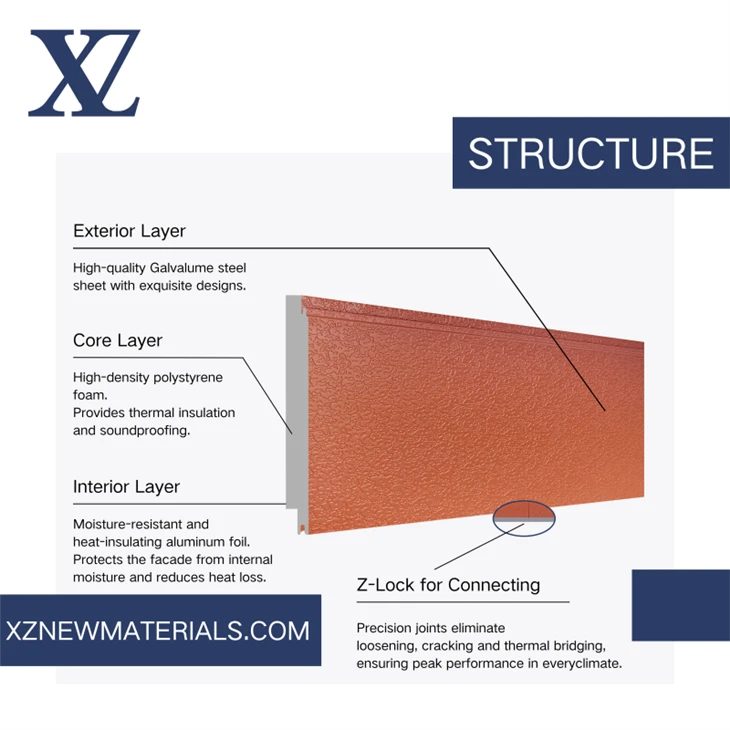

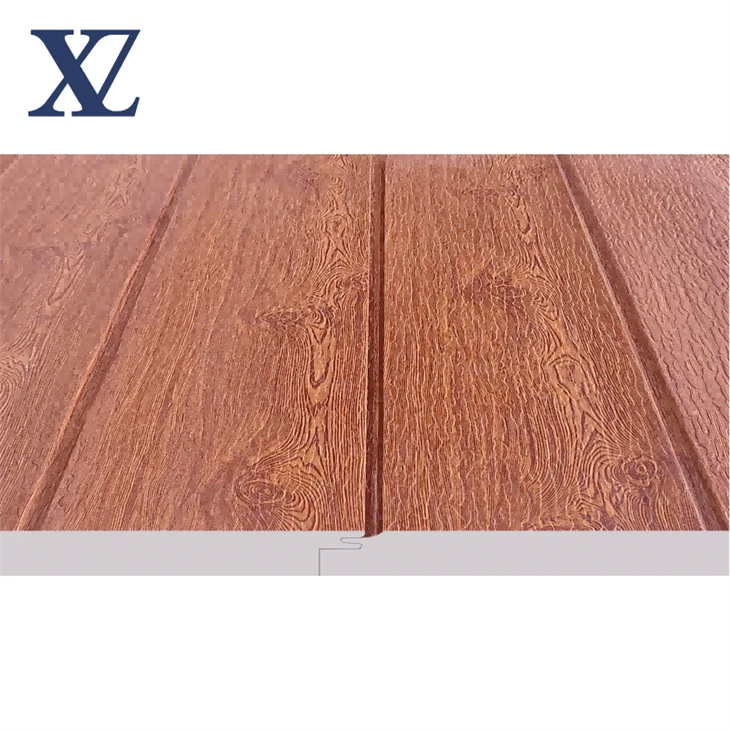

Ako ste zainteresirani za kupnjuEPS pjenasti sendvič panel,70mm EPS sendvič panel, iliEPS sendvič zidna ploča, potičem vas da nam se obratite za više informacija. Naš tim stručnjaka može vam pružiti detaljne tehničke specifikacije, uzorke proizvoda i opcije cijena kako bi vam pomogli da donesete informiranu odluku. Veselimo se suradnji s vama na vašem sljedećem projektu.

Reference

• Gibson, LJ, i Ashby, MF (1997). Stanične čvrste tvari: struktura i svojstva. Cambridge University Press.
• Hansen, JM, i Nielsen, MP (2005). Sendvič strukture: dizajn i analiza. CRC Press.
• ASTM International. (2017). Standardne metode ispitivanja smičnih svojstava kompozitnih materijala metodom V-zareza. ASTM D5379/D5379M-17.
